LS1600U - Informações!

Uso de Diseqc 1.2 (EMP Centauri):

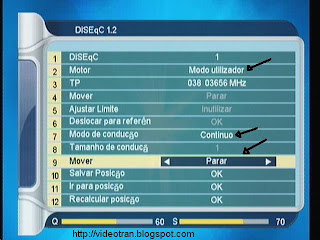

Procedimentos, (Fotos acima):
01 - Ir em Ajustar antena/Motor/DiSEqC 1.2 e teclar OK!
02 - Em Motor, selecionar (Modo utilizador)!
03 - Em TP, escolha uma freqüência de sinal forte!
04 - Em Modo de condução deixar como (Continuo)!
05 - Em Mover, dar toques nas teclas de volume + e – do controle remoto até acender as barras de sinais!
06 - Em seguida salvar teclando OK em (Salvar Posição)!
07 - Repetir esses passos para os satélites seguintes!
08 - Funciona com protocolos 1.0+1.1 (S16/1PCP-W3)+1.2 (S16/1PCP-W3) ao mesmo tempo!
09 - Pode acontecer de haver conflito (incompatibilidade) dependendo do fabricante, ou demorar de entrar o canal ao ligar o receptor, ou ao trocar de satélite como é o caso da diseqc 1.0 DMS Internacional com a 1.1 MS81 (comunicação lenta), e algumas portas dar conflitos e não armarem.
Configurar LNB e outros:

Nessa tela temos, (foto acima):
01 - Botão vermelho para uma busca dos TPS existentes na lista!
02 - Botão verde depois botão vermelho para renomear satélite!
03 - Botão amarelo para busca cega!
04 - Botão azul para busca de um ou vários satélites ao mesmo tempo!
05 - Em Tipo, (configuração de LNB) temos:
Normal C = Monoponto (5150)!
Normal Ku = Ku Simples!
Universal = Bandas baixa e Alta!
Cabo = Multiponto (5150/5750)!
Ku Alto = (10600)!
Ku Baixo = (9750)!
Obs: Estando o campo da frequencia do LNB selecionado e aceso, poderá ser alterado o valor!
Busca Manual e via PIDs!

Em Busca manual pode-se, (foto acima):
01 - Mudar de satélite (tecla SAT)
02 - Adicionar TP (tecla vermelha)
03 - Buscar canal via pids (tecla verde)
04 - Apagar TP (tecla amarela)
05 - Buscar TP (tecla azul)
06 -
Ao inserir o primeiro TP manual, poderá não ser salvo (bug), para isso não acontecer, o mesmo deve ser imediatamente buscado para que esse valor seja salvo na lista, apartir daí, poderá ser inserido vários TPs e deixar para buscá-los depois!
Diseqc 1.0 e 1.1:

Uso de Diseqc 1.1 (1 à 16), e Diseqc 1.0 Porta A à Porta D, (foto acima)!
Cópia/Restauro da Tabela:

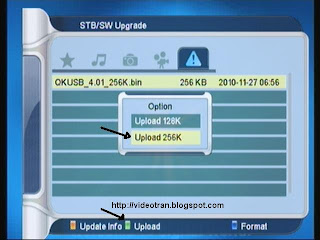

Em Função de USB/STB/SW Upgrade (Atualização de Software), use o botão verde para salvar a tabela de canais no pendrive, (será criado um arquivo de nome (QKUSB_4.01_128KB.bin) ou (QKUSB_4.01_256KB.bin), usei o de 256KB, (128KB não pesquisei), e botão vermelho ou OK para enviar o arquivo para o receptor!
O botão azul, formata o pendrive, (fotos acima)!
Gravação:

Com o Pendrive conectado, (foto acima):
01 - Para gravar, teclar o botão verde do controle remoto, selecionar o canal e teclar OK!
02 - Durante a gravação pode-se: atrasar, adiantar, e dar pausa e play na programação, contudo a pausa não vale para a gravação, apenas congela a imagem (na tela), enquanto continua gravando!
03 - Para parar a gravação, teclar INFO, selecionar o botão Stop (utilizando as teclas + e - de volume do controle remoto) na barra de informação de gravação e teclar OK!
Reprodução:

01 - Ir em Menu/Função USB/Video/Streams files, selecionar o arquivo gravado teclar botão vermelho ou OK!

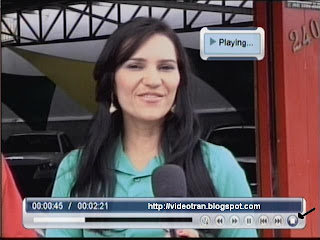

02 - Para encerrar uma reprodução (Play) (de um programa gravado), teclar INFO, selecionar o botão Stop na barra de informação de reprodução (utilizando as teclas + e - de volume do controle remoto) e teclar OK, (foto acima)!
Video/Streams files:

Em Menu/Função USB/Video/Streams files (foto acima), podemos:
01 - Aassistir uma gravação, selecionando o arquivo e teclando o botão Vermelho ou OK!
02 - Organizar os arquivos teclando o botão Verde (vale apenas para a visualização nessa tela) não altera fisicamente no pendrive!
03 - Apagar, Renomear ou Bloquear uma gravação, teclando o botão Amarelo!
Outros:
01 - Em (Gerir canais) pode-se:
a - Mudar de satélite (tecla SAT)!
b - Renomear canais (tecla OK)!
c - Editar pids (tecla INFO)!
d - Mover canais (tecla Vermelha)!
e - Bloquear canais (tecla Verde)!
f - Saltar canais (tecla Amarela)!
g - Apagar um canal, ou todos de vez (tecla Azul)!
02 - Em Ajustar Antena, a freqüência do LNB pode ser configurada manualmente, estando o campo de frequencia do lnb aceso!
03 - Inserir um canal de rádio via PIDs:
a - Ir em busca manual e teclar o botão verde, para Vídeo PID colocar (8191), Audio PID e PCR PID colocar os valores disponibilizado pela operadora!
b - Para inserir os valores (via teclas numéricas), deve ser mudado de Auto para 8191 pelas teclas de volume + e – !
c - Se for colocado um valor inexistente, não será memorizado na lista de canais!

04 - Sobre a opção 5 do menu Ajustar antena (Canal pré-definido), não encontrei nenhuma utilidade!
05 - Não tem saída RF ch. 3/4!
06 - Tem saída em UHF (SCART) ch. 21 a 69!
07 - Não tem saída de vídeo componente!
08 - Tem conexão RS-232 para atualizações!
09 - Tem conexão USB para atualizações e gravações!
10 - Em Menu Inicial/Ajustes, tem a opção (Diagnóstico de Sistema) para verificar se está tudo OK com o Receptor!
11 - Não edita um TP existente, caso mude de freqüência, terá que ser apagado e inserido outro!
12 - ...

segunda-feira, 8 de novembro de 2010

Telesystem TS-F21 HD - Informações!

EMP Centauri - Protocolo 1.2:




Procedimento:
01 - Ir em Configuração da antena e selecionar o primeiro satélite a ser configurado!
02 - Selecione o protocolo DiSEqC 1.2 e tecle OK!
03 - Na opção (Passo de mover) dar toques nas teclas de volume + ou – do controle remoto até acender a barra de sinal!
04 - Salvar em Posição de memória teclando OK e confirmando!
05 - Repetir esses passos para os satélites seguintes!
06 - Pode ser usado também as opções (Mover Auto), ou (Continuar mover) para encontrar o satélite e acender a barra de sinal, contudo é mais prático usar a opção (Passo de mover)!
07 - A opção Ir para referência significa voltar para a porta 1 da EMP, (fotos acima)!
Busca Cega:

01 - Basta estar selecionado o satélite e pressionar a tecla Azul, em seguida escolher Busca cega em Modo de procura e teclar OK, (foto acima)!
02 - Se for escolhido (Padrão) buscará apenas os transponders existentes na lista!
Transponder:

Inserir, Editar, Apagar ou Rebuscar Transponders:
01 - Em Configuração da antena, estando selecionado algum satélite, teclar (GO TO) para alternar para lista de Transponder!
02 - Para buscar, ou rebuscar mais de um TP, marque-os com a tecla OK, depois tecla Azul para fazer a busca, (foto acima)!
03 - Para inserir um TP novo use a tecla Vermelha, para editar, tecla Verde, e para apagar, tecla Amarela!
LNB:

01 - Caso queira configurar um LNB KU de valores diferentes do Universal, use a opção (User Dual) em LNB Type, colocar os dados e salvar teclando OK, (foto acima)!
02 - Caso seja um LNB KU simples, use a opção (User Single) e coloque a frequencia do oscilador local!
03 - Para Universal use 9750/10600!
04 - Para Multiponto use 5150/5750!
05 - Para Monoponto use 5150!
Becup da Tabela de Canais:


01 - Com o pendrive conectado (e fazer uma cópia da tabela), ir em DB Management/Backup to USB, e teclar OK!
02 - Para recuperar a lista, ir em DB Management/Carregar do USB, escolher o arquivo e teclar OK, (fotos acima)!
Resolução:

01 - Para uso em HDMI, usar a resolução 1080i!
02 - Quem não estiver usando HDMI, melhor usar a saída (vídeo componente) para uma melhor qualidade de imagem e configurar a Resolução em 480i!
Obs. O Botão Verde é uma tecla de atalho para alternar a resolução quando usado com imagem em tela cheia!
Outros:
01 - Diseqcs!
A - Pode ser usado os protocolos 1.0 + 1.1 + 1.2 ao mesmo tempo dependendo também do fabricante de cada chave, pois algumas marcas não são compatíveis!

B - Lembrando que é sempre bom configurar o protocolo 1.2 primeiro deixando para ativar os outros depois!
C - Testes feito com diseqcs 1.0 DMS Internacional e EMP Centauri S16/1PCP-W3 programável (1.0/1.1/1.2)!
D - Diseqc MS81 (1.1)+DMS Também funcionou sem problemas!
E - O protocolo 1.3 funcionou igual ao protocolo 1.2!
02 -PVR/Media Player (Multimídia)
A - Funciona com arquivos de vídeo, imagem e áudio!
B - Para acessar essa função, teclar LIST para ver vídeos gravados pelo próprio receptor, teclar EXIT para passar para o Media Player (Multimídia) e visualizar os demais arquivos (vídeo/música/imagem etc.)!
03 -
Em Configuração da antena pode-se: Editar, Procurar, Adicionar e Apagar um Satélite!
04 - Em Sistema (Lista de Recall), deixando como ligado, permite a vizualização (em uma janela pequena) de vários canais usados anteriormente ao teclar Recall!
05 - Com um pendrive conectado pode-se além da gravação e atualização de software, dar pausa na imagem, e ao soltar, continuar de onde parou através do recurso (time shift) - Para cancelar o time shift teclar STOP e OK!
06 - Não edita, nem insere canais via pids, sendo assim via controle remoto não tem como inserir canais de rádios, ou TVs!
07 - Para visualizar os pids de um canal, ir em Editar Programa!
08 - Não tem conexão RS-232 para atualização via cabo (PC)!
09 - Não tem saída RF (ch.3/4)!
10 - Busca cega funcionando bem tanto em DVB-S, quanto DVS-S2!
11 - Canais em DVB-S2 e HD funcionam normal!
12 - Para inserir manualmente um canal em DVB-S2 basta fazer igual ao DVB-S, (Frequencia/Polaridade/Taxa de Símbolo)!
13 - Em Editar Programa (Canais) pode-se:
A - Mover (Botão Vermelho)!
B - Desconsiderar (Saltar) (Botão Verde)!
C - Travar (Botão Amarelo)!
D - Apagar (Botão Azul)!
E - Criar Favoritos (Tecla FAVOURITE) (4 gêneros)!
F - Renomear (Tecla INFO)!
G - Trocar de Satélite (Tecla GO TO)!
14 - Funções da Teclas Coloridas (imagem em tela cheia):
A - Botão Vermelho = Encontrar canal!
B - Botão Verde = Resolução!
C - Botão Amarelo = Relação de Imagem Tela Cheia/Pan & Scan/Letter Box!
D - Botão Azul = Horário = Timer!
15 - Pesquisas realizadas com o Software versão S2.1.2_F!
16 - ...
