Dreambox DM500V8 - Informações!

O que será informado nesse Tópico tem como base esses dois Menus, denomidados de Foto1- e Foto-2 (fotos abaixo)!


Primeiro vamos configurar o IP para conexão com PC ou Internet, (foto abaixo)!

01 - Ir em Definições do Sistema (Foto-1) e selecionar a opção Rede, use DHCP marcado para IP automático, ou DHCP desmarcado para inserir os dados manualmente (dados encontrados no PC em Propriedades de Conexão Local / Protocolo TCP/IP)!
02 - Para salvar use o Botão Verde!

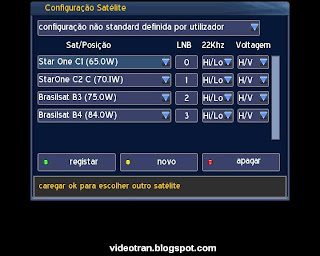

Configurar Diseq 1.0 de 4 portas (4x1) (fotos abaixo):

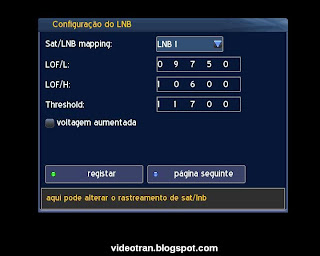

01 - Ir em Configuração Satelite (Foto-2), escolher a opção (configuração não standard definida por utilizador), determinar quais satélites serão usados e configurar o LNB começando pelo satélite 1 LNB 0 (zero), depois satélite 2 LNB 1, satélite 3 LNB 2 etc.
02 - Para cada satélite, fazer sua própria configuração, mesmo que o tipo de lnb (banda c ou Ku) seja o mesmo de outro, (fotos acima)!
03 - Para salvar tecle Botão Verde!
Uso de Diseqc 1.1 (acima de 4 satélites) + Diseqc 1.0, ou apenas Diseqc 1.1, (fotos abaixo):

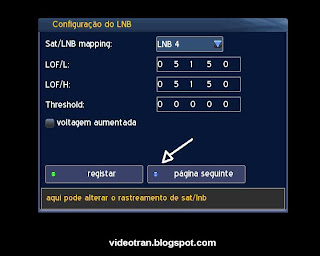

01 - Ir em Configuração Satelite (Foto-2), escolher a opção (vários satélites via motor DiSEqC), determinar quais satélites serão usados e configurar o LNB começando pelo satélite 1 LNB 0 (zero), depois satélite 2 LNB 1, satélite 3 LNB 2 etc.
02 - Para cada satélite, fazer sua própria configuração, mesmo que o tipo de lnb (banda C ou Ku) seja o mesmo de outro!
03 - Estando os LNBs configurados, teclar Botão Azul para o menu seguinte:
a - Toneburst = Sem
b - Modo DiSEqC = Version 1.1
c - Parâmetros DiSEqC = None (se não for usar diseqc 1.0 "4x1")!
d - Se for usar: A/A (porta1), A/B (porta2), B/A (porta3 e B/B, porta4!
e - Para salvar tecle o Botão Verde!
04 - Use o mesmo procedimento para os demais satélites!

Editar Satélite ou TP, (foto abaixo):



Ir em Editar Transponder (Foto-2)!
01 - Aquí podemos:
a - Editar Satélite, Acrescentar, Editar Apagar, e Pesquisar TP!

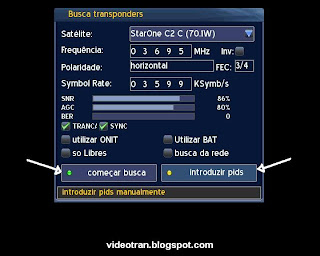

b - Em Pesquisar TP além de podermos fazer uma busca normal do TP, podemos tambem buscar inserindo os PIDs, (fotos acima)!
c - Antes de inserir os dados, deve-se teclar o Botão Vermelho para passar para o modo HEX!
d - Depois basta teclar OK no campo do Nome para nomear o canal!
e - Em seguida colocar os dados restantes e teclar Botão Azul!
02 - Na edição do nome, temos as seguintes funções para os botões coloridos:
a - Botão Vermelho = Apaga Caracteres!
b - Botão Verde = Cria espaço entre uma letra e outra!
c - Botão Amarelo = Alterna entre letras maiúsculas e minúsculas!
d - Botão Azul = Alterna entre Letras e Números!
e - Sobre os pids de Texto, ID do serviço, TSID e ONID devemos determinar um valor qualquer desde que aínda não exista instalados!
03 - Na demonstração acima, usei o valor 2 devido esse TP ter apenas um (1) canal já instalado, nesse caso a TV Rede Minas, mas poderia ser 3, 4, etc!
04 - Para salvar, tecle o Botão Azul!

05 - Obs.: Na inserção de canal por PIDs, mesmo sendo um canal de rádio, cairá na lista de TV!
Busca de um ou mais Satélite, (fotos abaixo):


01 - Ir em Busca Transponder automática (Foto-2), selecionar o satélite e teclar OK!
02 - Será feito automaticamente um varredura no satélite, (isso aínda não é a busca de canais)!
03 - Quando aparecer a mensagem (Um transponder válido foi encontrado, verificar que trata-se da boa rede), tecle o Botão Verde para começar a busca!
04 - Obs1.: Se a mensagem anterior não aparecer, tem algo errado com com a comunicação receptor/satélite, podendo ser cabo solto, ou diseqc mal configurada!

05 - Obs2.: Pode-se buscar satélites também pela opção Busca Multisat automática, (Foto-2)!
Teclas de Atalho (Botões Coloridos), (foto abaixo):

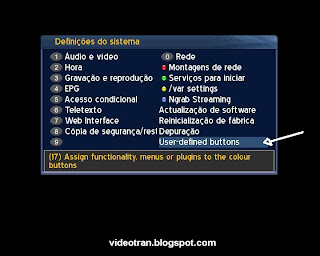

01 - Ir em Definições do Sistema (Foto-1) e selecionar a opção User-defined buttons (botões definido pelo usuário), foto acima)!
02 - Em seguida escolha a primeira opção - Assign green button (botão verde) e determine quem estará nesse atalho, no meu caso usei Plugins!
03 - Depois configure
Assign yellow button (Botão Amarelo) e Assign Blue button (Botão Azul)!
04 - Para salvar use Botão Verde!

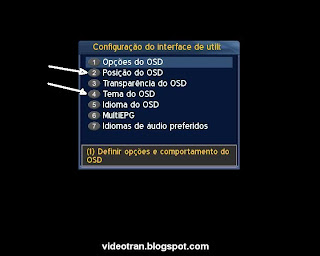

OSD, (fotos abaixo)



01 - Ir em Configuração do Interface de Utilizador, (Foto-1)!
02 - Em Posição do OSD, podemos centralizar os menus na tela da TV!
03 - Em Tema do OSD, podemos mudar a aparência dos menus mudando por exemplo o (Skin) Dark Media para BlueLine2a que é o que usei nessa pesquisa, (fotos acima)!

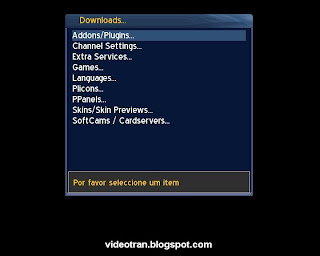

Downloads, Instalação e Remoção de Plugins, (fotos abaixo):


Ir em Gestão de Software (Foto-1) e escolher a opção desejada, (fotos acima)!
Informação de um Canal, (foto abaixo):

Estando em um canal, Teclar Menu / Informações / Informação de fluxo, (foto acima)!
Desligar ou Reiniciar o Receptor, (foto abaixo):

Pressionando o Botão Power por mais de 2 segundos aparece a tela acima, basta escolher o desejado:
Selecionar ou Editar Canais, (foto abaixo):

Nessa tela, (foto acima) podemos:
Botão Vermelho = Ir a todos Satélites!
Botão Verde = Ir a um (01) Satélite!
Botão Amarelo = Ir aos canais por Fornecedor!
Botão Azul = Ir aos Favoritos (Bouquetes)!
Tecla Menu = Menu Serviços = Várias opções!

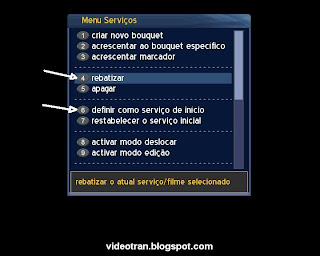

Menu Serviço, (foto abaixo):

Aquí, (foto acima) podemos entre outros, renomear (rebatizar) canais, e determinar que sempre que o receptor for ligado, venha em um canal específico pela opção (definir como serviço de início)!

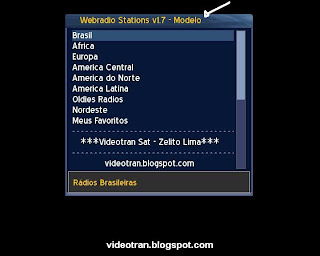

Webradio, (foto abaixo):



01 - Teclar Botão Verde (tecla configurada como atalho para o menu plugins) e selecionar Webradio Stations!
02 - Com esse Plugin podemos ouvir Rádios da Internet de codificação mpeg!
03 - Codificação aac, e aacp não funciona!
04 - Esse Plugin, assim como vários outros recursos só podem ser editados com programas de comunicação FTP, tal como o DCC v2.96!
Arquivo Internetradio.xml usado no modelo acima, (fotos abaixo):



Aquí (fotos acima), é o arquivo Internetradio.xml que criei nesse modelo para ilustrar o funcionamento da segunda foto acima (Webradio)!
Outros:
01 - Não usa USB!
02 - Saídas de vídeo apenas Scart e Vídeo Composto!
03 - Tem entrada Rs-232!
04 - Não tem pausa de imagem!
05 - Não edita pids de um canal!
06 - ...
