sexta-feira, 14 de dezembro de 2007

LNBs - CARONAS!

01 - Intelsat-11 + Amz-Ku + Starone C2-Ku (fotos abaixo)

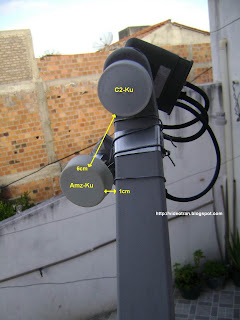

Observe (foto acima), que apesar do lnb do Intelsat-11 está na mesma posição dos outros (11h), na verdade significa (10h) devido a inclinação do suporte, e do deslocamento do foco desse lnb em relação ao centro da antena!

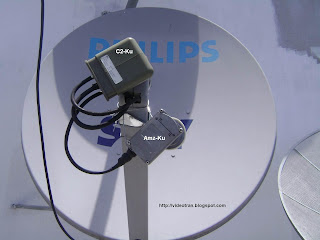

C2-Ku + Amz-Ku, antena 90cm (fotos abaixo)!

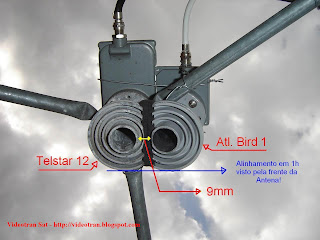

02 - Telstar 12 + Atl. Bird 1!

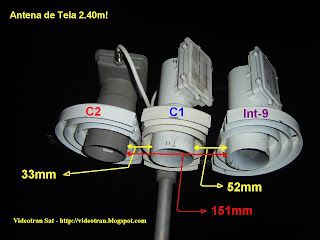

03 - C2 + C1 + Intelsat 9!

04 - Intelsat 1C + Nss 806 + Nss 10!

05 - Barra Utilizada na Banda C!

01 - Pesquisas das seis (6) primeiras fotos com antena de 90cm!
02 - Em uma Zirok 1.5m Sintonizou com 90% a Tv Supren, já a Record ficou congelando!
03 - Com uma Antena de Tela 2,40m no C1, houve perdas de 10 % no Brasilsat C2 e 15% no Intelsat 9!
04 - Tambem com uma antena de Tela 2,40m no Ns 806, houve perdas de 10 % tanto no Intelsat 1C, quanto no Nss 10!
05 - Medidas usadas na barra (Suporte dos Lnbs de banda C):
Comprimento = 40cm!
Espessura da barra = 3mm!

Largura total das barras= 33mm!
Largura da Abertura = 7mm!
Largura de cada barra paralela = 13mm.
