quinta-feira, 7 de outubro de 2010

Az-Box NewGen+ : Informações!

Configuração de EMP Centauri 1.2:



Procedimentos:

01 - Selecionar o primeiro satélite e selecionar uma freqüência forte!
02 - Em Motor, escolher (DiSEqC 1.2)!
03 - Em Mover Prato, dar toques nas teclas de navegação (< >) até acender as duas barras de sinais!
04 - Ir em Command Type (Gravar Posição) e salvar teclando OK!
05 - Repetir esses passos para os demais satélites!
06 - Pode também ser feito a busca de porta pela opção Posição Automática, teclando apenas uma vez e aguardando as barras acenderem (fotos acima)!

07 - Para zerar uma busca de porta e ir para a porta 1 da EMP, ir em (Command Type) selecionar (Ir para Referencia) e teclar OK
!
08 - Pode ser usado os Protocolos 1.0 + 1.1 + 1.2 ao mesmo tempo, aconselho programar o protocolo 1.2 primeiro, depois os outros principalmente se for 1.2 + 1.1 -- 1.2 + 1.0 pode ser feito com as chaves interligadas!

09 - Não aconselho o uso de 1.1 + 1.2 pois além de ser demorado a comutação poderá haver incompatibilidade e não funcionar com determinadas marcas de chaves!
10 - Testes feito com Diseqc 1.0 (DMS International) + EMP Centauri S16/1PCP-W3 programável (1.0-1.1-1.2)!
10 - Não Aceitou Diseqc 1.0 (DMS International) + 1.1 (de marca MS81)!
Busca de Canais:


Procedimentos:
01 - Ir em Instalação/Busca Automática de Satélite/Selecionar o Satélite teclando OK depois escolher o tipo de busca, Buscar Todos os Canais, Buscar Canais Livre e Busca cega!

02 - Buscar Todos os Canais significa canais livres e codificados dos TPs já existentes na lista, será perguntado se quer apagar o programa existente, se escolher (Sim) será apagado os canais existentes, e será buscados todos novamenete, se escolher (Não), será mantido os canais existentes, e serão incluídos apenas os canais novos (foto acima)!

Cópia da Tabela de Canais e Outros (no receptor):

Procedimentos:

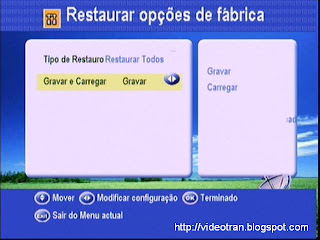

01 - Ir em Instalação/Restaurar opções de fábrica/ (Gravar) para fazer a copia, e (Carregar) para recuperar a cópia!
02 - Esses dados serão gravados no proprio receptor, (não precisa do pendrive para isso) e mesmo que seja feito um reset nesse firm, será preservado essa cópia no receptor!

03 - Tipo de Restauro: (Restaurar Todos, Lista de Canais, Lista de Rádios etc.) qualquer que seja escolhido significa voltar ao estado de fábrica do firmware!
04 - Obs.: Guarda a copia da tabela de canais e configurações dos satélites e outros, porém não guarda a configuração da língua:

Cópia da Tabela via Pendrive:

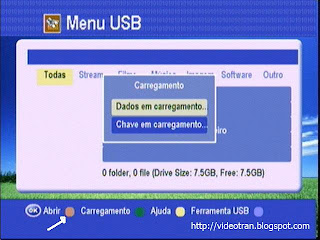

Para salvar a tabela no pendrive ir em Menu USB, teclar o botão Vermelho, escolher Dados em carregamento e confirmar, (foto acima).
Restaurar cópia da Tabela:

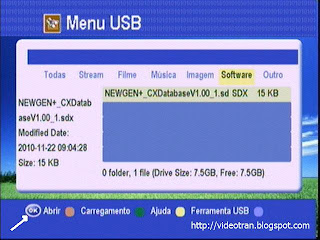

Ir em Menu USB/Software, selecionar o arquivo NEWGEN+_CXDatabaseV1.00_1.sdx (que é o arquivo gerado ao salvar a tabela), teclar OK e confirmar, (foto acima);
Função PIP:


01 - A telca F1 refere-se ao PIP, ou seja, pode-se estar em uma canal e ver a programação de outro pertencente ao mesmo MUX, ou do outro Tuner (tuner2)
!
02 - O botão Verde (ZOOM) inverte as posições, canal da tela cheia para ser da tela pequena e vice-versa!
03 - As teclas de navegação (< >) move a tela do pip (imagem menor)!
04 - As teclas de avanço (<< >>) muda de canal do Pip!
05 - As teclas de avanço de track (I<< >>I) muda de canal da tela cheia!
06 - Não grava enquanto estiver suando o pip!
07 - O áudio sempre será o do canal em tela cheia, (foto acima)!

Uso do USB:

01 - Esse Recurso serve para gravar uma programação, ler arquivos de áudio (mp3), imagem (jpg), vídeo (mpg) e para atualização de firmware!

02 - Grava programas de canais direto ou programado!
03 - Para assistir a gravação ir em Menu USB/Filme!

04 - A versão de Firmware (1.85), as vezes grava, as vezes não grava, já a versão 1.83 grava normal, (foto acima)!
Outros:

01 - LNBF Multiponto:
Para lnb de banda C multiponto configurar como 5150 e subtrair o valor (600) na freqüência quando for inserir um canal manualmente!
Como não tem opção de configurar a polaridade, na busca cega é aconselhável interromper a busca assim que terminar a pesquisa referente ao
horizontal (H) para que não haja repetição de canais!
02 - Transponder/Satélite:
Para adicionar, editar ou apagar um TP ou Satélite, ir em Organização de Serviços/Editar Lista de TP!
Outro modo de adicionar um TP é em Instalação/Configuração de Antena/Transponder/Novo TP (no final da lista)!
03 - Inserir um canal de Rádio via PIDs:
Ir em Instalação/Busca Manual de TP/Busca por PID: Em PID Video colocar 8191, em PID PCR e PID TTX colocar o mesmo valor do PID de Áudio!
Para inserir um canal de TV via PIDs: Colocar os valores certos dos pids de Vídeo, PCR e Áudio, para o PID TTX colocar o mesmo valor do PID do PCR, ou Vídeo!

Obs. Nesse receptor não tem opção de visualizar ou editar pids de um canal!

04 - Em Editar Canais pode-se:
Bloquear, apagar Mover e Renomear!

05 - Tem 8 grupos de favoritos!

06 - Tem saída HDMI, vídeo componente e vídeo composto, não tem saída RF!
07 - Tem saída em rca para comando 0/12v para chave comandada por tensão, mas não tem onde configurar no menu!
08 - Em Transferencia de Dados, pode ser transferido o firmware a tabela (e outros) para outro receptor via cabo RS-232!

09 - O Tuner é duplo e pode ser usado ao mesmo tempo, basta configurar em cada satélite que for usado, contudo a opção (Modo RS232) que é acessada teclando (Menu-Mute-999) deve estar desativada!

10 - Tecla F3 significa tela com multi canais (até 16)!
11 - Pesquisas feita no firmware de versão 1.85!
12 - Tem conexão LAN para uso na Internet!
13 - A tecla (play) também serve para alterar a resolução, (saída de vídeo) quando a imagem de um canal estiver em tela cheia!
14 - ...
