Century SHD 7000 - Informações!

Receptor Digital DVB-S / DVB-S2 e Analógico - Configuração de Satélite (foto abaixo)

Marcar o Satélite que será configurado, com o Botão Azul!
Aqui (foto acima) podemos também, Adicionar, Editar e Apagar Satelites!

Para editar (Botão Verde - foto acima), podemos:
01 - Em Banda, escolher C ou Ku!
02 - Ajuste do LNB, escolher a frequencia correta de operação do lnb!
03 - Para lnb Banda C Monoponto, escolher 5150, para Multiponto, 5150/5750!
04 - Para lnb Banda Ku Universal, escolher 9750/10600!
05 - Em Polaridade deixa Normal, ou Invertido se o lnb estiver instalado invertido!
06 - Em 22Khz, utilizar Automático se for usar em banda Ku, para uso em banda C utilizar ligado e Desligado se for usar com chave de Tom!
07 - Diseqc 1.0, usa-se LNB1 à LNB4 (04 Satélites)!
08 - Diseqc 1.1, usa-se LNB1 à LNB16 (16 Satélites)!
09 - Pode ser usado 1.0 + 1.1 e viçe-versa, podendo chegar a 64 Satélites (uma 1.0 de 4 portas + quatro 1.1 de 16 portas, ou uma 1.1 de 16 portas com 16 1.0 de 4 portas)!
Adicionar Satélite (foto abaixo):

01 - Precionar Botão Amarelo (foto acima), na opção (Nome do Satélite) teclar volume + ou - do CR para acessar a tela de Renomear, depois de renomeado confirme no OK!
02 - Em seguida coloque os dados do Satélite e tecle OK!
03 - Para apagar esse ou outro satélite, teclar botão vermelho e confirmar em (OK)!
Busca Cega (foto abaixo):

01 - Para fazer uma busca cega (foto acima), marque-o pelo botão azul no menu Lista de satélites, volte para essa tela e tecle OK!
02 - Para que seja varrido mais de um satélite, deverão ser selecionados (marcados), pelo botão azul no menu Lista de satélites!
03 - Obs.: A busca cega é para o Sistema Digital, não serve para o Sistema Analógico!
Busca Manual de Canais (foto abaixo):

Para ser feito uma busca manual, ou acréscimo de um canal novo (foto acima), tecle OK no campo Satélite para buscar o TP existente, ou tecle OK nos campos Frequencia e S/R para editar, ou colocar dados novos (novo TP), para buscar, ir para o campo satélite e teclar OK!
Mudar de Satélite (foto abaixo):

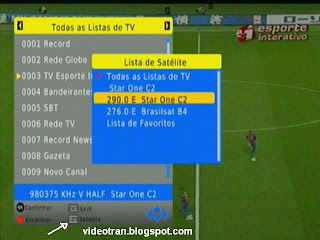

Estando da tela normal da imagem tecle OK (foto acima), em seguida tecle GOTO e escolha o satélite que deseja!
Salvar Tabela de Canais (foto abaixo):

Nessa tela (foto acima), com um Pendrive (ou HD) conectado podemos salvar a tabela (becup), como também atualizar (repor a tabela) se necessário!
Resolução (foto abaixo):

Nessa tela (foto acima), podemos configurar:
01 - Idioma do OSD e Áudio!
02 - Resolução de Aspecto - 4:3 / 16:9!
03 - Resolução - 470i/1080p - 1080 para uso de Canais em HD!
04 - Formato de TV - PAL-N, PAL-M e NTSC!
Multimídia (foto abaixo):

Aquí (foto acima) podemos (com pendrive (ou HD) conectado):
01 - Tocar Músicas!
02 - Visualizar Fotos!
03 - Assistir Filmes (arquivos mpeg e outros)!
04 - Ver programas gravados (foto abaixo)!

01 - Ao ser gravado um programa de canal de Tv (foto acima), é criado (automaticamente) uma pasta com o nome (Programas gravados) onde serão armazenados os arquivos!
02 - Para assistir, basta selecionar e teclar OK!
03 - Botão Vermelho alterna para tela cheia!
04 - Botão Amarelo apaga o arquivo!
05 - Botão Verde renomeia!
06 - Não Grava no sistema Analógico
Função Time Shift (foto abaixo), com um pendrive (ou HD conectado):

01 - Essa função "Time Shift" (foto acima), permite que ao pressionarmos a tecla (PAUSE), a imagem ficará congelada, porém estará sendo armazenado temporariamente os dados para que possamos retroceder ou avançar a imagem, caso necessário!
02 - No campo (Offset) selecionamos a quantidade de memória que desejamos utilizar para armazenar as informações gravadas quando for ativada a função (Time Shift), quanto maior, maior será o tempo de gravação (armazenamento temporário da imagem)!
03 - Nesse mesmo menu um nível antes poderá ser formatado o Pendrive ou HD!
Sistema Analógico (foto abaixo):


Nessa tela (foto acima) podemos adicionar (botão Amarelo) e Editar (botão Verde) um canal!
Adicionar um canal (foto abaixo):

Depois de teclar o botão Amarelo (foto acima), estando o campo (Canal) selecionado, tecle vol + ou - para acessar a janela que renomeia, depois de renomeado teclar OK no ok da janela, em seguida coloque a Frequencia, Polaridade Largura de Banda e teclar OK!
Editar um Canal (foto abaixo):

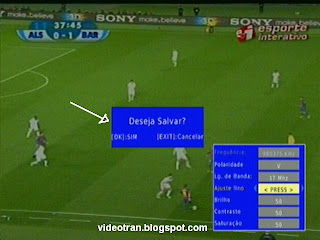

01 - Depois de teclar o botão Verde (foto acima e abaixo), selecione a opção Ajuste Fino < PRESS > e tecle vol + ou - para ajustar um canal que não esteja corretamente sintonizado!
02 - Aqui podemos também ajustar:
Polaridade, Largura de Banda, Brilho, Contraste e Saturação (côr)!
Para finalizar, pressione EXIT e confirme em OK!


Outros:
01 - Na tela normal de imagem o botão verde muda resolução, botão amarelo muda aspecto (4:3 / 16:9) e botão azul para programar canais (timer)!
02 - Para apagar canais (Digitais ou Analógicos) ir em menu/Canais de Tv ou Rádio, teclar botão Vermelho e confirmar!
03 - Atualização de Firmware só via USB!
04 - Tem saídas de vídeo composto e componente!
05 - Tem saída DV = (HDMI)!
06 - Inserção de dados de um canal DVB-S2 igual ao DVB-S, ou seja, não precisa inserir Modulação, Piloto, FEC etc.!
07 - Pausa de imagem só com o pendrive (ou HD) conectado!
08 - Não insere canais via Pids!
09 - Não tem protocolo 1.2!
10 - Não tem porta serial RS-232!
11 - Não tem saída RF ch. 3 ou 4!

12 - Não apaga um TP!
13 - Não Visualiza os TPs!
14 - Não Tem busca de Satélite (TPs já existentes na lista)!
15 - Não informa os dados
(Pids) de um canal!
16 - Caso queira apagar um ou mais TPs, terá que apagar o Satélite!
17 - Pesquisas realizadas com o Software Versão SHD7000 V1.1!
18 - ...
