terça-feira, 6 de junho de 2017

Radioamador - EchoLink Configurações!

Para uso do EchoLink como LINK:
01 - Nessa tela abaixo (My Station) começamos a configuração usando a opção Sysop!
02 - Em Callsign colocar seu indicativo-L no meu caso PY6ZL-L ou PY6ZL-R cadastrado previamente no site do Echolink!
03 - Em Servers pode-se deixar sem alteração!
04 - Em Proxy uso também sem alterar nada do original que vem na instalação!
05 - Em Timing uso como mostrado abaixo!
06 - Em Audio mudo apenas Recording Mode para Record QSO para ser gravado todas as conversas, (deve-se determinar uma pasta para o armazenamento das gravações)!
07 - Em Performance não altero nada do que vem na instalação!
08 - Em Preferences/List não altero nada do que vem na instalação!
09 - Em Connections deixo um limite de 20 usuários conectados, a opção Allow multi-conferencing deixo desabilitado para não haver multi conferencias (links sobre links)!
10 - Continuação da configuração Connections!
11 - Continuação da configuração Connections, em Edit coloco informações que serão mostradas ao usuário quando conectar!
12 - Em Security deixo desmarcado a opção Conferences pois não tenho interesse em conexões com outras salas!
13 - Em Signals não faço nada!
14 - Em Sysop Setup/RX Ctrl pode ser usado a opção vox ou serial para dar PTT no Echolink!
15 - Na tela acima está configurado como VOX e na tela abaixo por Serial RS-232 (porta COM), nesse caso uma tensão de +ou- 5V deve ser aplicada ao pino 1 para uso da opção Serial CD, isso é feito mediante uma interface do o rádio para o PC (geralmente usa-se a 2ª opção nessa foto, o VOX)!

16 - Em TX Ctrl uso a opção RTS (pino 7 da porta RS-232) para dar PTT no Rádio do LINK através de uma Interface!
17 - Em DTMF uso como está para controlar a distância usuários indesejáveis, bastando estar em um equipamento de Rádio ou pelo Zello, Remote Hams etc. funcionando simultaneamente no PC, dar um PTT e entrar com o código desejado!
18 - Em Ident deixo tudo desativado pois uso outro programa para identificar o LINK, porém para quem quiser usar, basta ativar as opções abaixo conforme sua preferência!
a - Em Morse, será tocado o indicativo do Link em CW!
b - Em Spoken Voice será tocado o indicativo do Link com a própria voz do Echolink!
c - Em External file Toca uma uma gravação feita previamente na extensão .wav
d - Em Identify:
e - Each time a station connects = Toca o indicativo de alguém toda vez que se conecta!
f - Each time a station disconnects = Toca o indicativo de alguém toda vez que se disconecta!
g - At end of transmission, every = Toca o indicativo do Link ao fim da transmissão a cada...(min)
h - While active, every = Toca o indicativo do Link enquanto estiver ativo a cada...(min)
i - While not active, every = Toca o indicativo do Link enquanto não estiver ativo a cada...(min)
19 - Em Options deixo como mostra abaixo!
a - Announce connects = Anuncia o indicativo de quem conecta!
b - Announce disconnects = Anuncia o indicativo de quem disconecta!
c - Announcement muting =Anuncia Connected, Disconnected!
d - Announcement pre-delay = Retardo entre a portadora ativada e a liberação de um anúncio de áudio do próprio Echolink!

20 - Signals deixo como vem após a instalação!

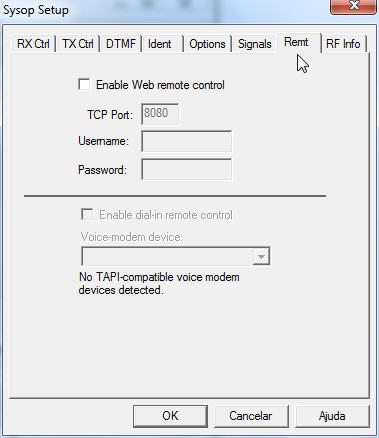

21 - Remt deixo como vem após a instalação!

22 - RF Info alterei Freq e PL mas não vi serventia!
23 - Firewall/Router Test é muito importante pois informa se o programa irá funcionar corretamente!
Sendo aprovado o teste surge a informação de Succeded (Sucesso)!
24 - Ainda sobre o teste acima as portas UDP 5198 e 5199 e a TCP 5200 devem ser configuradas (ou adicionadas) previamente nas configurações do MODEM, não informo aqui sobre essas configurações porque é diferente de um modem para outro!
25 - Interface simples para EchoLink, Remote Hams, etc (foto abaixo)!
Usei a Porta COM-1 mas pode ser a que estiver disponível no PC!
Obs. O pino 7 da porta COM refere-se à função RTS na configuração no programa!
26 - Baixe o EchoLink AQUI!
